Surtido de placas de gancho para pestillo de ventana dobladas

Herrajes para ventanas · selección y aplicación

Surtido de placas de gancho para pestillo de ventana dobladas

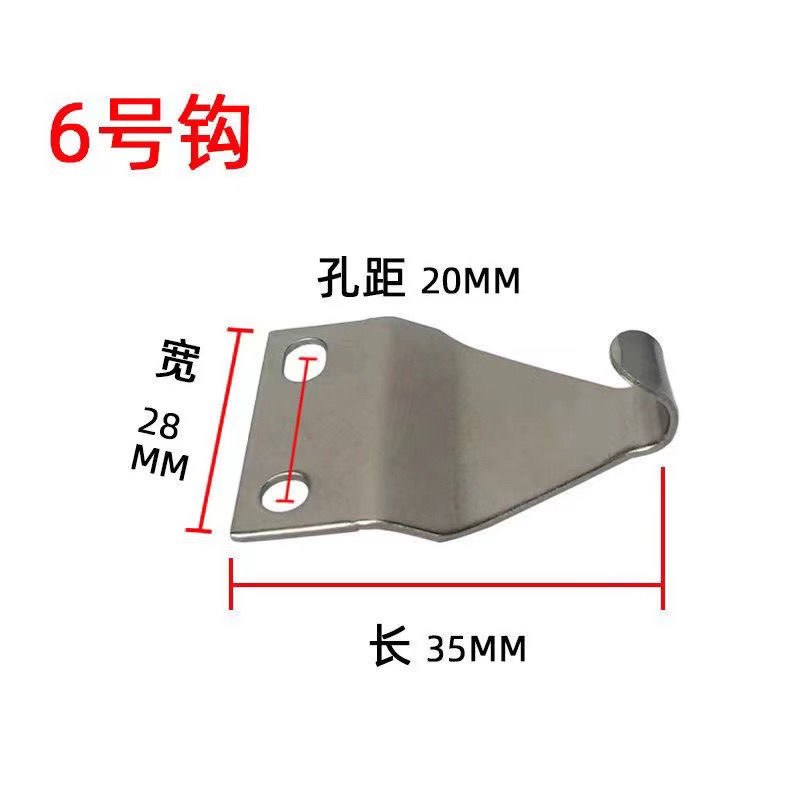

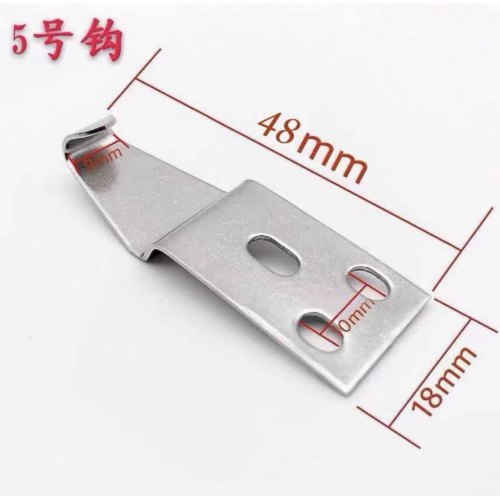

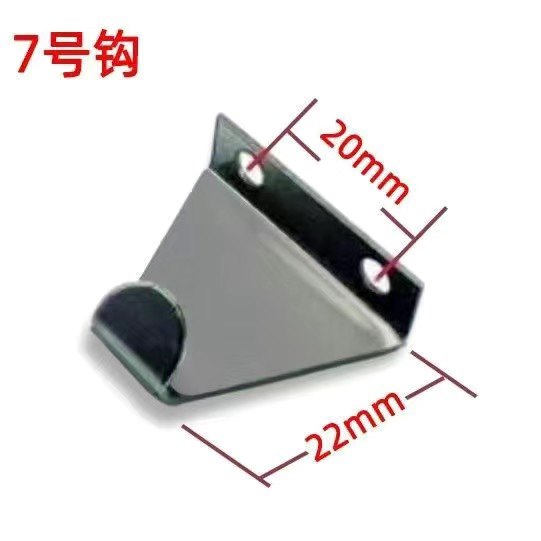

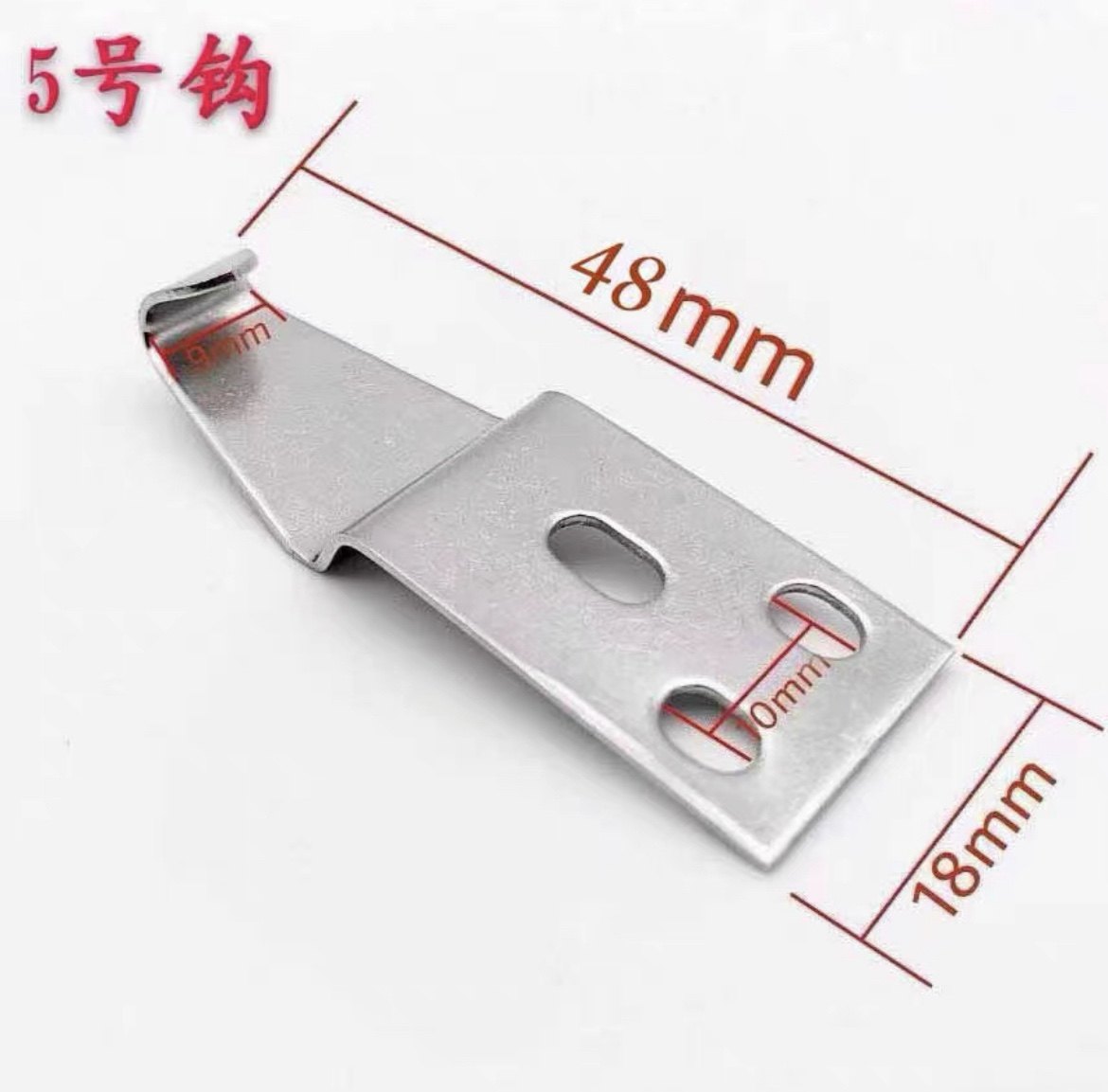

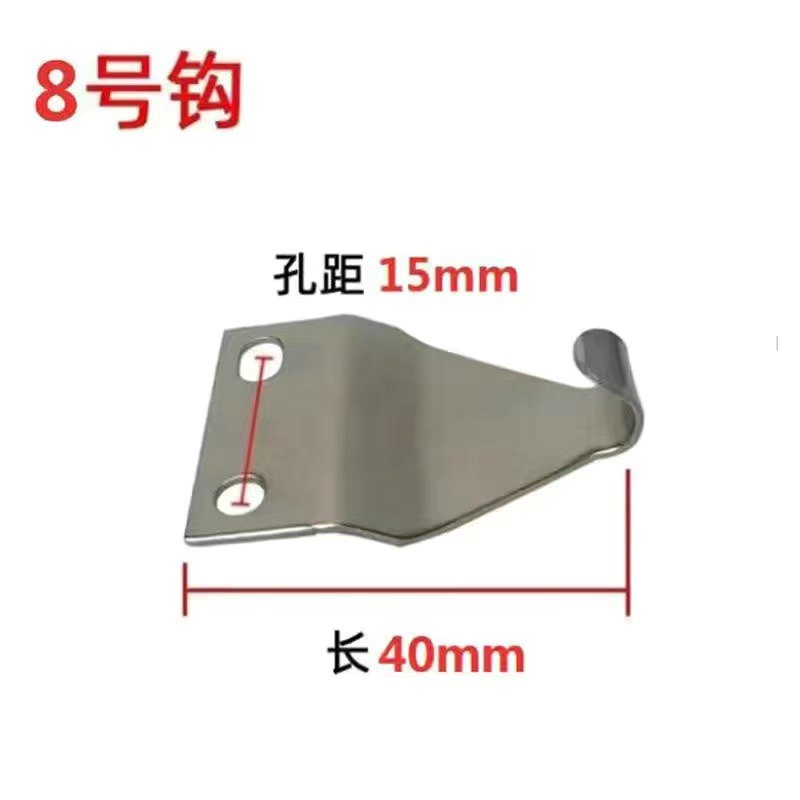

La galería incluye cuatro formas de ganchos de pestillo de chapa doblada con diferentes contornos de base y patrones de fijación. Los compradores pueden marcar la forma requerida y comparar su dirección de compromiso con el componente de la ventana de acoplamiento.

Aplicación y ajuste

Compare la proyección del gancho con la pieza acoplada

En el caso de la gama de ganchos de pestillo curvados, la vista de aplicación importante es la interfaz con el componente de ventana correspondiente. Marque la forma de gancho requerida y compare su proyección, dirección de enganche y posición de montaje de la base con la relación de la hoja cerrada y el marco.

• Seleccione la forma del gancho utilizando una fotografía de la galería marcada.
• Mida la proyección del gancho y el desplazamiento con respecto a la cara de acoplamiento coincidente.
• Muestre la dirección de acoplamiento y el espacio alrededor de la base de fijación.

Coordinación de perfiles

Elija el formulario requerido de la galería y confirme su dirección de participación. Verifique el contorno de la base, el espacio entre los orificios y la proyección del gancho doblado contra el pestillo de la ventana correspondiente o la disposición del retén.

Marque la forma requerida en la galería antes de seleccionar la pieza, luego verifique su patrón de fijación y dirección de encaje.

Cuando una proyección de gancho debe alcanzar una característica de acoplamiento

Para una consulta sobre coincidencia de cerraduras de ventanas, marque la forma de gancho requerida e identifique su miembro de montaje. Mida desde la cara de fijación de la base hasta el borde de encaje, luego muestre la parte coincidente con la hoja cerrada. Incluya la dirección de acoplamiento para que se pueda comparar un contorno doblado similar con la interfaz real.

Información para una coincidencia de configuración

• Forma de gancho seleccionada, proyección y dirección de enganche.
• Dimensiones de la base, patrón de orificios de fijación y proyección del gancho.
• Perfil de ventana y pestillo o retén de acoplamiento.
• Acabado requerido y cantidad para cada forma seleccionada.

¿Qué dimensiones ubican el gancho con respecto a la cerradura?

Proporcione las dimensiones de la base, los centros de fijación, la proyección del gancho y el desplazamiento de enganche. Indique las caras de referencia en el dibujo y mantenga las medidas vinculadas a la forma de galería seleccionada en lugar del surtido en su conjunto.
