Soporte de fricción reforzado con ranura europea y pestillo

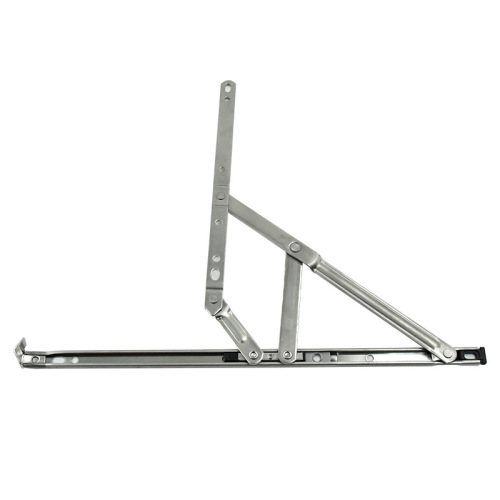

La imagen del producto muestra un varillaje triangular compacto sobre un carril estrecho, con un pestillo vertical prominente y miembros de aspecto reforzado. La orientación del pestillo y los detalles del extremo de la pista lo distinguen de un tirante de fricción simple.

Aplicación y ajuste

Verifique el pestillo y el espacio del brazo juntos

Para el compás euroranura reforzado con picaporte, revisar dos zonas en el mismo tramo de ventana: la ranura receptora y el espacio que necesitan el picaporte y los brazos articulados. Hacer coincidir sólo el ancho de la ranura puede pasar por alto el movimiento circundante y el espacio libre de servicio.

• Mida por separado la ranura receptora y el espacio del pliegue cerrado.
• Marque dónde se asienta el pestillo elevado en relación con las paredes de perfil adyacentes.
• Muestre el conjunto del brazo abierto al lado de cualquier herraje de ventana vecino.

Coordinación de perfiles

Confirme la sección de la euroranura y el espacio libre requerido alrededor del pestillo elevado. Compare el espesor del brazo únicamente a partir de una muestra medida y verifique cómo se alcanza o suelta el pestillo después de la instalación.

Confirme el perfil de euroranura con ancho y profundidad antes de seleccionar la pieza.

Cuando la forma del pestillo reforzado comparte un reembolso abarrotado

Para una ventana con cubiertas o herrajes de bloqueo cercanos, muestre el pestillo elevado y la pila de brazos reforzados dentro de la sección propuesta. Identifique el camino utilizado para alcanzar o soltar el pestillo, luego compare el espacio circundante con el componente real. Mantenga el espesor medido del brazo separado de la impresión visual del refuerzo.

Información para una coincidencia de configuración

• Perfil euroranura con ancho y profundidad.
• Longitud de vía, disposición de brazos y patrón de fijación.
• Tipo de ventana, datos de hoja y requisitos de pedido.

¿Qué medidas ayudan a revisar la holgura del pestillo?

Suministre el ancho y la profundidad de la ranura, el espacio cerrado del zócalo y la proyección del pestillo desde una referencia de montaje clara. Una fotografía de la posición abierta también debe mostrar cómo se alcanza el pestillo una vez que el tirante está en la ventana.
