Estancia de ventana abatible telescópica

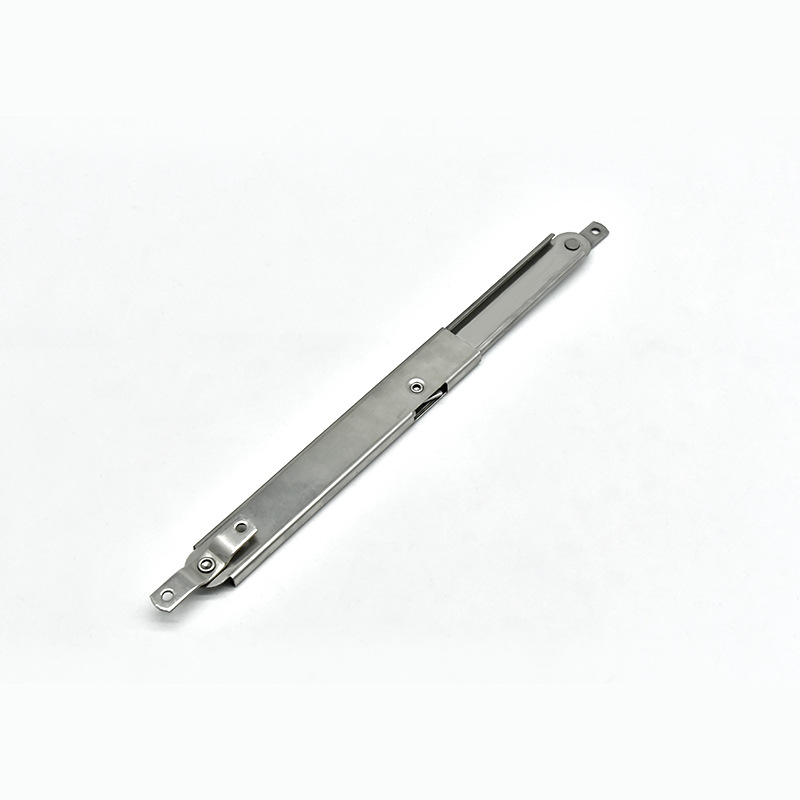

El producto cerrado aparece como un cuerpo telescópico delgado con argollas de fijación en ambos extremos.

Aplicación y ajuste

Haga coincidir el recorrido telescópico con una hoja abatible

Para una consulta sobre ventana abatible, relacione el compás telescópico con el batiente de hoja y sus dos puntos de montaje. El extremo móvil sigue la hoja, por lo que tanto la posición cerrada como la extensión requerida deben compararse con la geometría del marco circundante.

• Marque el lado de las bisagras y el giro hacia afuera o hacia adentro en una vista en planta.
• Mida la distancia entre las dos conexiones cuando estén cerradas.
• Proporcione la extensión requerida y el espacio disponible en el extremo móvil.

Coordinación de perfiles

Mida la distancia ojo a ojo en las posiciones cerrada y abierta requerida. El plano de montaje, la orientación del ojo final y la distancia alrededor del cuerpo telescópico se deben comprobar en el perfil de la hoja real.

Confirme las dimensiones cerradas y abiertas ojo a ojo antes de seleccionar la pieza.

Cuando un cuerpo telescópico se encuentra al lado de una hoja oscilante

En una consulta sobre reemplazo de una ventana, marque el extremo fijo y el extremo móvil en un plano de la ventana. Mida entre esas referencias con la hoja cerrada y en la posición abierta prevista para el proyecto. Revise el espacio alrededor del cuerpo telescópico al mismo tiempo, incluidas las varillas de bloqueo, los sellos y las molduras cercanas.

Información para una coincidencia de configuración

• Dimensiones ojo a ojo cerrados y abiertos.
• Tamaños de los orificios de los ojos finales y orientación de montaje.
• Dirección de apertura de la hoja y recorrido requerido.
• Sección del marco, información de la hoja y cantidad.

¿Cómo se debe comunicar la entrega abatible?

Proporcione una vista en planta con el marco fijo, el lado de las bisagras y la dirección de giro etiquetados. Combínelo con fotografías de ambos ojos de los extremos para que sus planos de montaje se puedan comparar con la sección de marco propuesta.
